用    途：

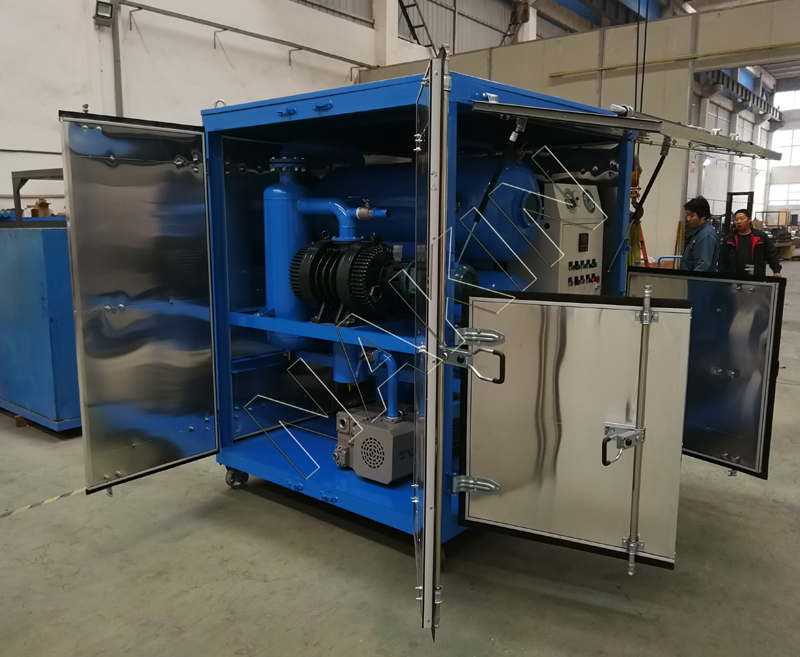

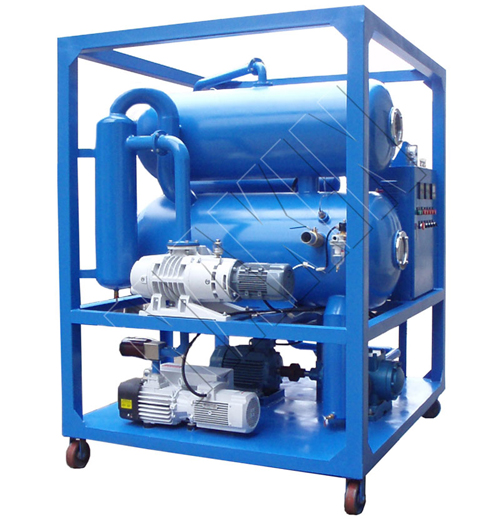

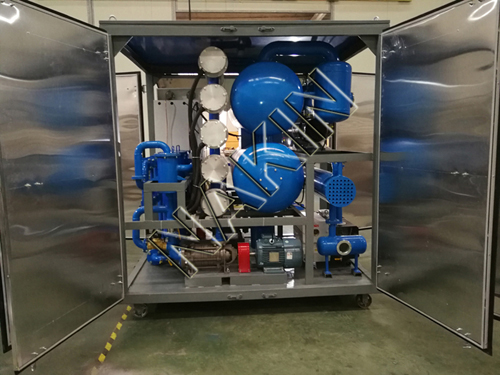

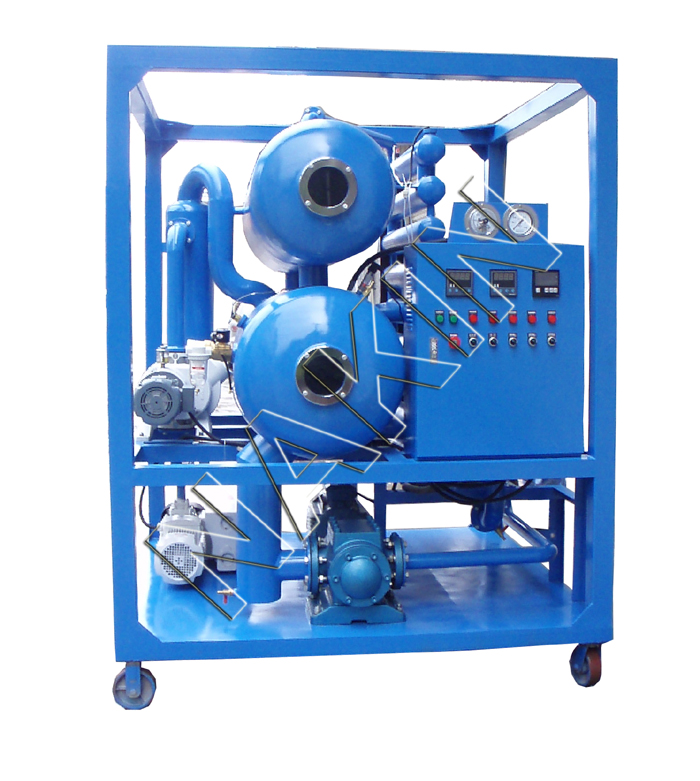

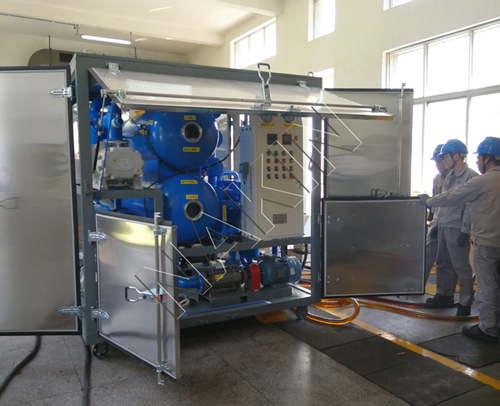

        ZJA 系列特高壓絕緣油濾油機主要應用于220KV/330KV/500KV/750KV/1000KV超高壓和特高壓電網輸變電項目。由于超高壓和特高壓電網安全特性高，對其中變壓器、互感器、電抗器中的絕緣油要求極高。ZJA系列濾油機具有超強的脫水，脫雜質，脫有害氣體的能力同時具有超高的安全穩定運行能力。設備配備一流真空系統，輸油系統和過濾系統。采用高貝塔值進口濾材的濾芯，具有很強的油品顆粒凈化能力，過濾后的油品清潔度達到NAS1638-3級以上，水分低于3PPM，氣體含量低于0.01%，甲烷， 氫氣，乙炔等有害氣體為零，油品擊穿電壓值大于75KV，各項指標完全達到國家特高壓要求。本機同時具有真空干燥，真空注油，熱油循環等功能，也可作為單獨真空抽氣機組使用，對變壓器和電力設備進行抽真空處理。

特    點：

1.真空系統采用羅茨泵作為主泵，旋片真空泵作為前級泵。具有啟動快、抽速大、性能穩定，極限真空高小于5Pa。

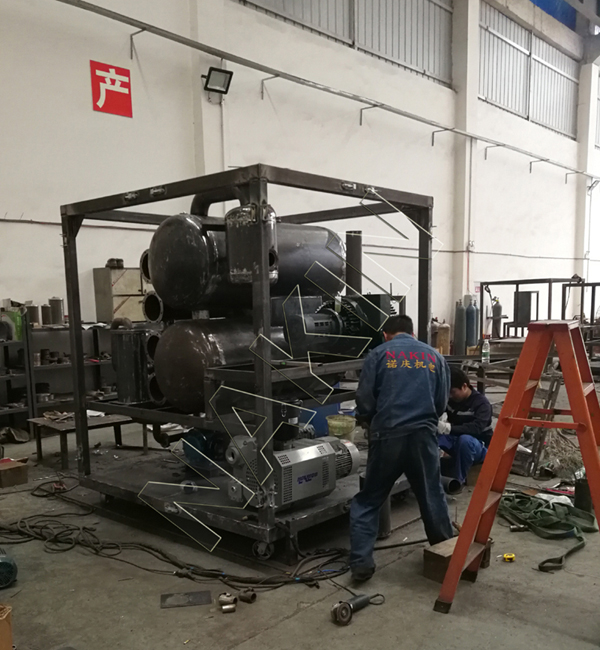

2.采用雙臥式真空分離罐，結合立體三維復式閃蒸技術和獨特高效的脫水，脫氣元件。高效油液霧化分離器，大大提高油液真空分離空間，油液分離停留時間，確保一次性脫水，脫氣效果。

3.除雜能力強：超大面積筒式精密濾芯，具有過濾精度高，納污量大，安裝更換方便。多級過濾系統逐級加密除去油中的細微顆粒。吸油口磁性預過濾器吸附金屬含鐵細微雜質。過濾器配備有濾芯污染堵塞報警保護裝置。

4.低負荷加熱：采用先進的內外雙管熱輻射間接加熱技術，加熱器內管發熱讓空氣升溫，熱輻射加熱器外管內使油均勻升溫，加熱表面負荷不超過1.1W/cm2，徹底解決普通傳導加熱方式引起的局部過熱，使油質老化、裂解，產生有害氣體。S型加熱流動油路設計，保證加熱無死油區，線性升溫，均勻加熱。

5.自動化控制：整機采用自動加熱恒溫控制、進出油自動液位控制、自動壓力保護，自動消泡裝置等精良的配置，實現設備無人值守，安全穩定運行。

6. 安全聯鎖保護：油泵，真空泵，加熱器聯鎖保護，電機過載保護，管路油壓過壓保護。

7. 人性化指示：自動化設計，且有油溫、壓力、真空度、濾芯污染度、運行狀態等指示。

8. 綜合性能好：本機具有低噪音，操作簡便，維護間隔長，低能耗，運行成本小，濾油效率高，使用壽命長等優點。

可選配裝置：

A 可選配PLC控制

B 進口部件（選配進口品牌真空泵組、電機油泵組、過濾元件、電氣部件、儀表）

C 流量計（選配）

D 配置變頻系統可實現濾油或注油時的流量選擇（選配）

E 在線微水儀（選配）

F 皮拉尼數字真空計（選配）

技術參數:
